fromto是什么意思
从…到…（From to）应用于要求不均匀公差带的场合，轮廓度公差宽度在被测要素两个规定的位置之间从一个值到另一个值按比例变化。两个位置之间用"→"分开,公差值之间用"-"分开。
符号：→
应用对象：轮廓度
标注样式：
2D
3D
公差标注格式：0.1-0.2；在公差控制框下标注：C→D
"-"前数值0.1表示C位置的公差，"-"后数值0.2表示D位置的公差。

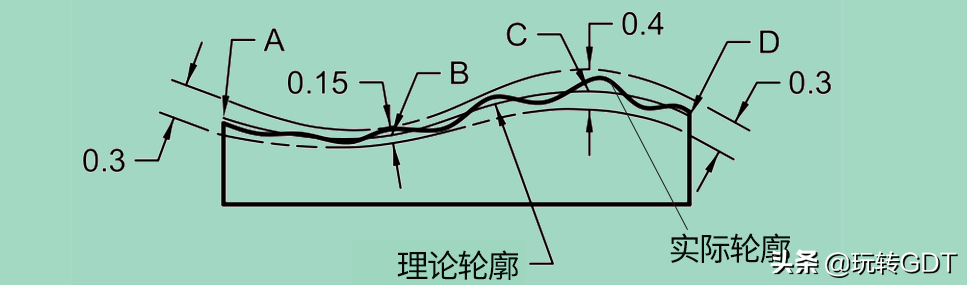

公差带：
公差带为理论轮廓面向两侧等距偏置形成的两曲面间区域；
C位置处公差为0.1mm，D位置处公差为0.2mm，公差值大小从C到D成线性变化。
公差带
综合示例：

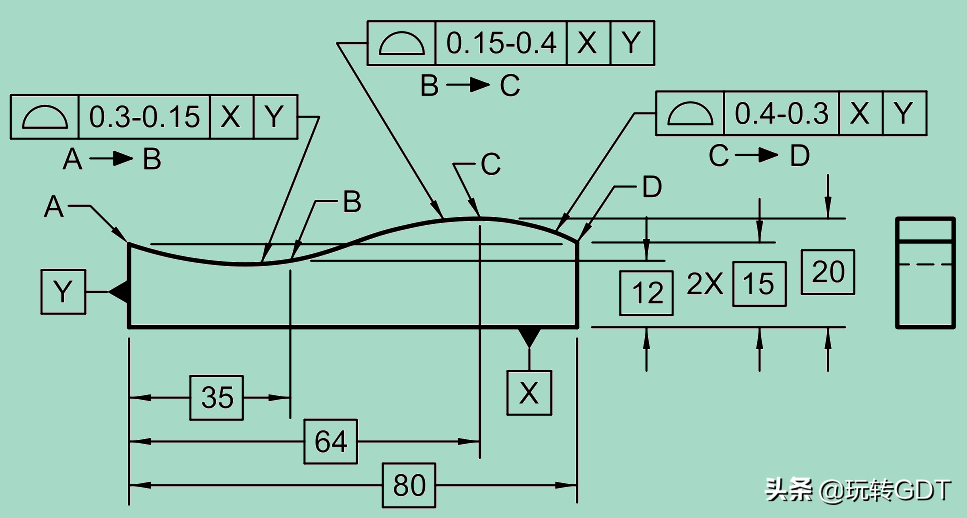

标注
公差带
① 从A到B区间：
面轮廓度公差带A处大小为0.3mm，B处大小为0.15mm，公差值从A到B成线性变化，公差带等距分布于理论轮廓面两侧的两曲面间区域；
② 从B到C区间：
面轮廓度公差带B处大小为0.15mm，C处大小为0.4mm，公差值从B到C成线性变化，公差带等距分布于理论轮廓面两侧的两曲面间区域；
③ 从C到D区间：
面轮廓度公差带C处大小为0.4mm，D处大小为0.3mm，公差值从C到D成线性变化，公差带等距分布于理论轮廓面两侧的两曲面间区域。
【每日一符】下期预告：
区间符号?
好啦，以上就是今天的内容，关注"玩转GDT"，每天三分钟，带你了解更多行业知识！
